推荐产品

尺寸 106*255*425mm
测试量脉冲电压、脉冲电流、峰值光功率
脉冲恒流输出 0~300mA，0~3A，0~30A量程
脉冲恒流输出最大电流3A，最大电压10V
脉冲特性脉冲宽度1us～5ms；脉冲宽度步进20ns；脉冲周期10us～1s；
脉冲电压测量 0~10V，0~100V量程
脉冲光功率测量 0~10V 量程,精度 0.5%FS±50mV；0~100V 量程,精度 0.5%FS±400mV；四线测量
触发支持Trig IN及Trig OUT
通信口 RS-232、GPIB、LAN
电源 AC 100~240V 50/60Hz

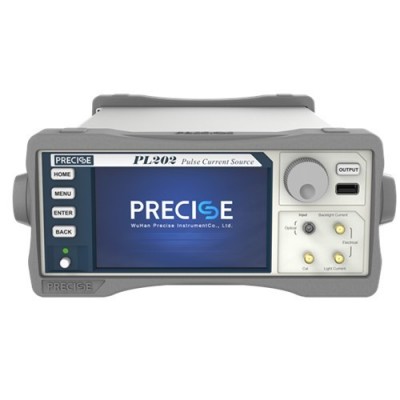

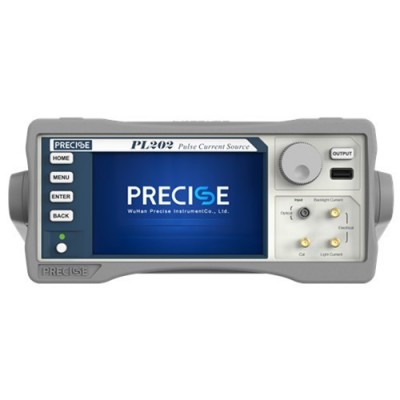

PL系列窄脉冲LIV测试系统是为大功率激光器LIV测试而研制的，大功率激光器使用直流或者宽脉冲加电时发热严重，而激光器特效受温度影响非常大，直流或宽脉冲下的测试结果并不能反映器件特性。

PL系列产品具有输出电流脉冲窄、输出脉冲电流大、支持脉冲光峰值功率检测、支持激光器电压测量等功能。输出最大脉冲电流30A。

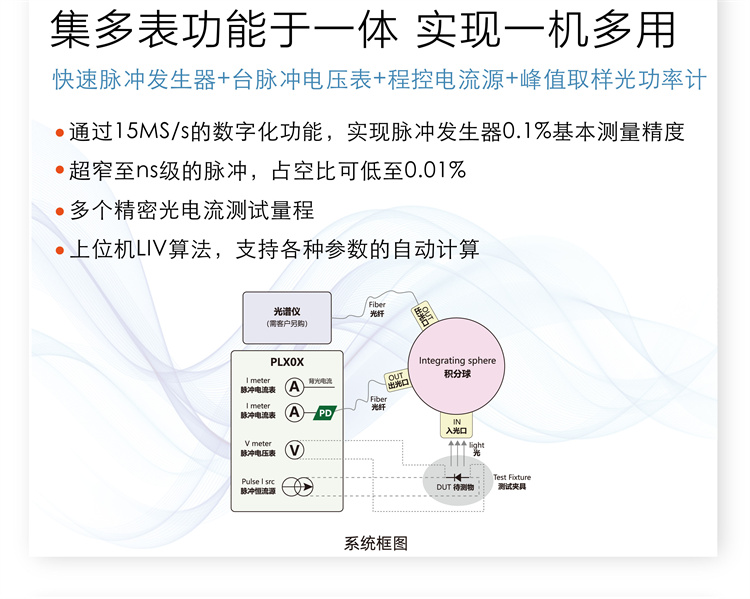

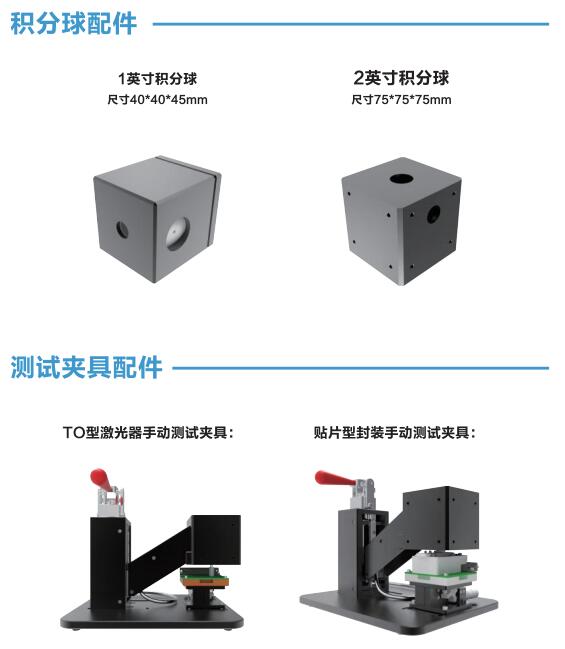

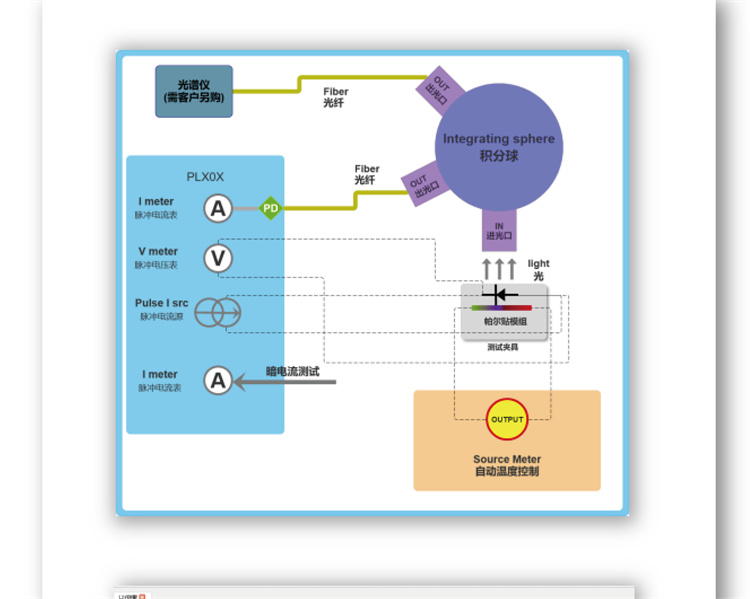

窄脉冲LIV测试系统构成图如下所示：PL系列脉冲源、测试夹具、积分球、光纤、光谱仪等组成，光谱仪需要客户根据自己的选择另购。

产品特点：

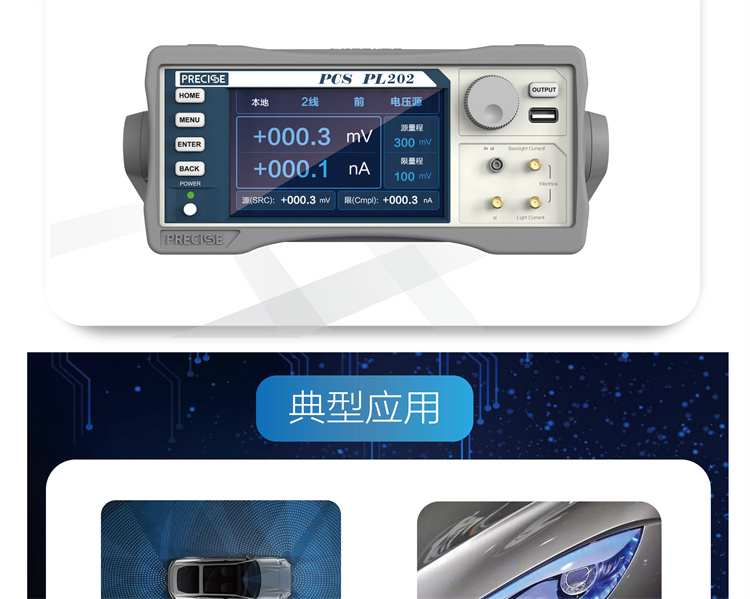

► 5寸触摸显示屏，全图形化操作

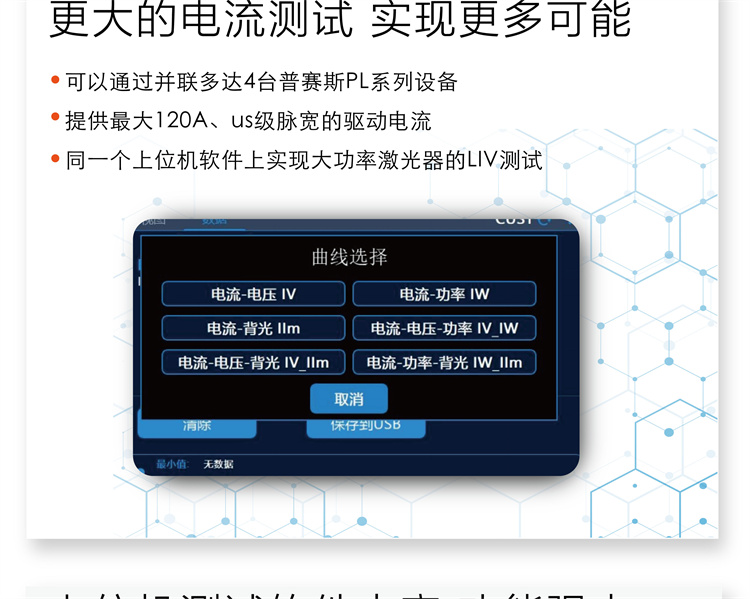

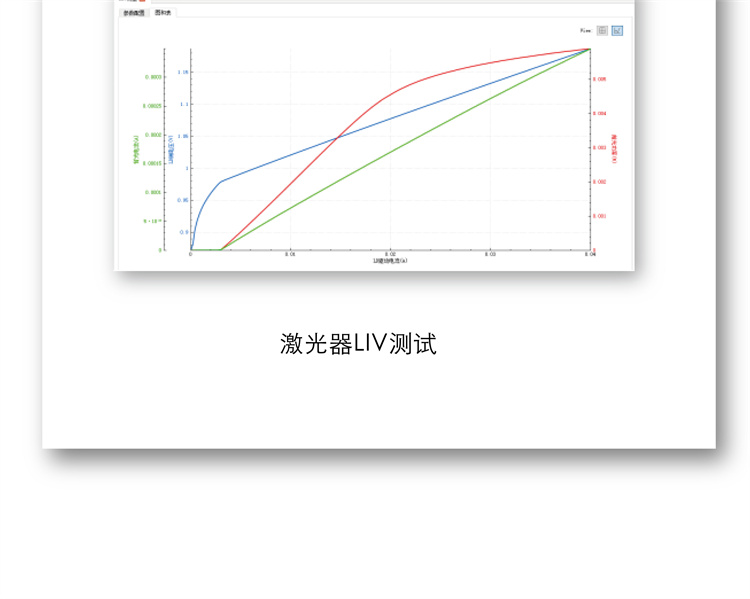

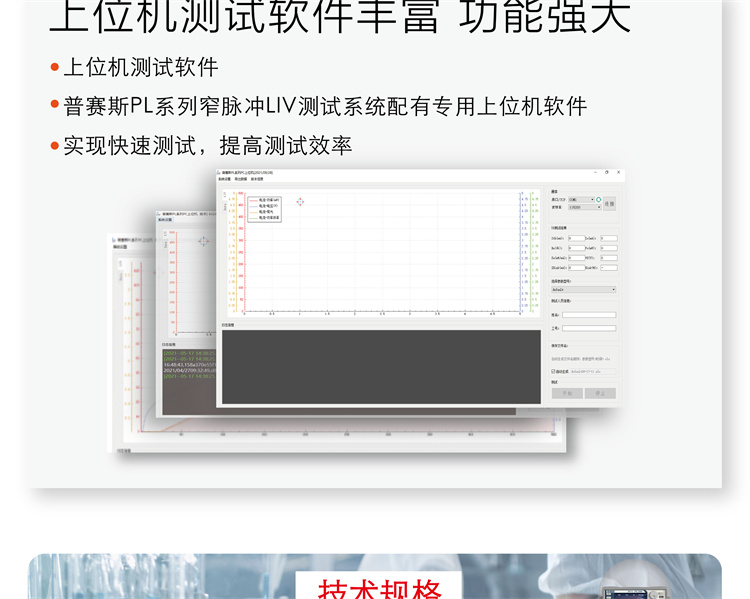

► 内置LIV测试软件，加速用户完成测试
► 高灵敏度宽带光功率检测
► 丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
► 支持USB存储，一键导出测试报告
► 支持多种通讯方式，RS-232、GPIB及以太网

电压及电流精度：(不同型号电压量程有差异，以选型指南为准)

PL202参数

测试量	脉冲电压、脉冲电流、峰值光功率
脉冲恒流输出	0~300mA量程，精度0.1%FS±3mA
	0~3A量程，精度0.1%FS±20mA
	0~30A量程，精度0.1%FS±50mA
直流恒流输出	最大电流3A，最大电压10V

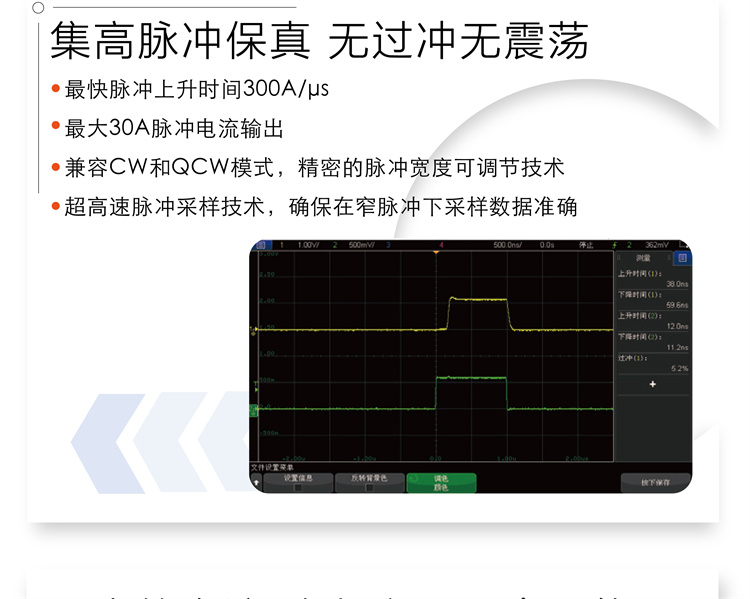

脉冲特性	脉冲宽度：1us~5ms
	脉冲宽度步进：25ns
	脉冲周期：10us~1s
	脉冲最大占空比1%
	脉冲边沿时间小于脉宽的10%
脉冲电压测量	0~10V 量程,精度 0.5%FS±50mV
	0~100V 量程,精度 0.5%FS±400mV
	四线测量
脉冲光功率测量	0~0.1mW量程,0.5%FS±1uW
	0~1mW量程,0.5%FS±8uW
	0~10mW量程,0.5%FS±60uW
	光纤输入，FC法兰
	波长400~1100nm或850~1700nm选配
	探测器收光面积1.2mm
触发	支持TTL Trig IN及Trig OUT
通信口	RS-232、GPIB、LAN
电源	AC 100~240V 50/60Hz
工作环境	25±10℃
尺寸	106mm高 × 255mm宽 × 425mm长
质保期	1年

♦ 医疗、美容激光器，典型波长为808nm等
♦ 光纤、固体激光器的泵浦源，典型波长为530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等
♦ 车载激光雷达EEL激光器，典型波长为905nm等
♦ 人脸识别、车载雷达等的VCSEL激光器，典型波长为850nm、940nm等
♦ 汽车车灯、紫外杀菌灯的大功率LED，典型波长为265nm、940nm等

00:30:00

PL系列脉冲电流源

订货信息

型号	脉冲宽度范围	最大脉冲电流	最大脉冲电压	是否支持直流	最大占空比
PL202	1μs~5ms	30A	100V	是	1.0%
