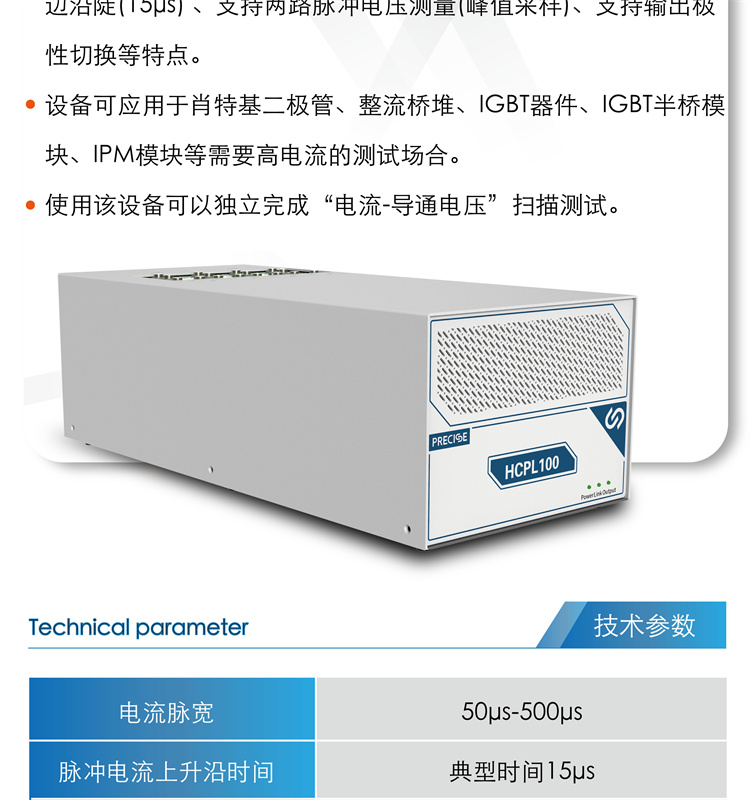

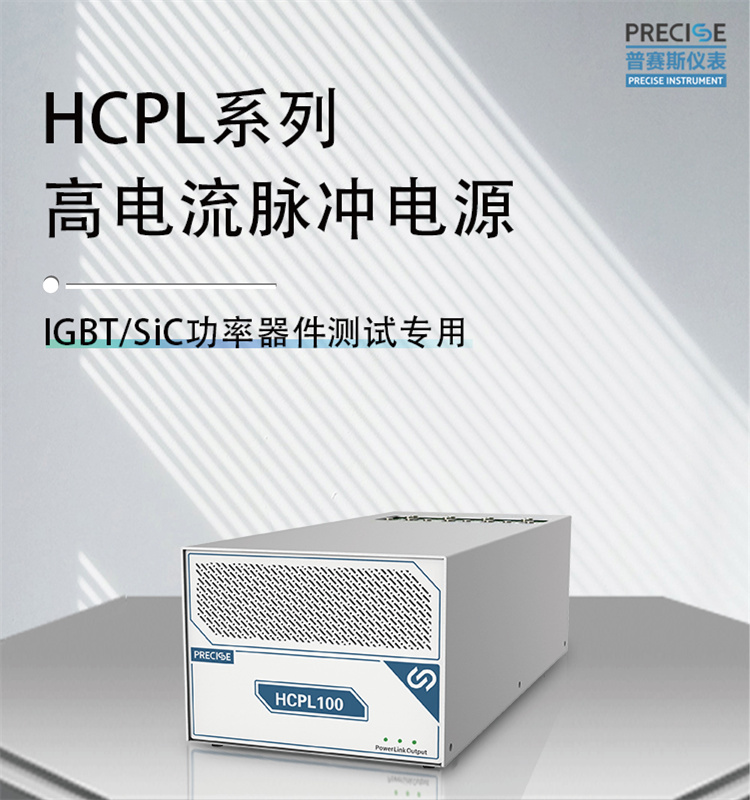

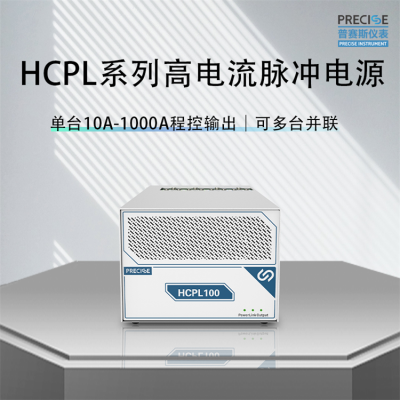

高电流脉冲电源为脉冲恒流源，具有输出电流大（1000A）、脉冲边沿陡（15μS）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。
设备可广泛应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。
产品特点：
►50~500μs的脉冲宽度连续可调；
►15μs超快上升沿(典型时间)；
►两路同步测量电压0.3mV～18V；
►单台5-1000A程控输出，可多台并联最高达6000A；
►支持过流保护，异常开路保护；
►可快速测试IGBT或SiC的单管及半桥；

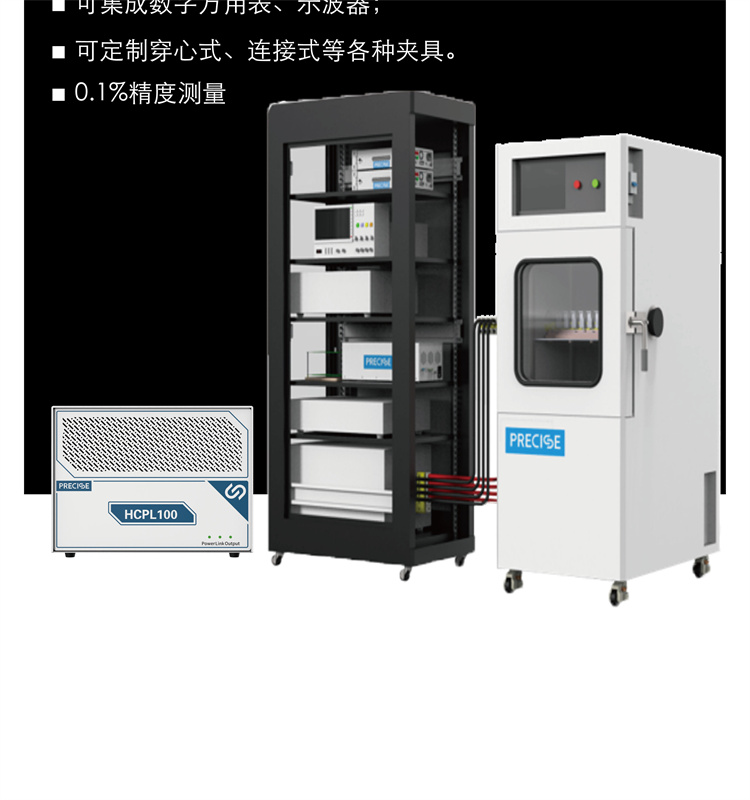

►适用于大电流传感器(阶跃)响应时间测试；
| 参数 | 指标 |
| 电流脉宽 | 50μs~500μs |
| 脉冲电流上升沿时间 | 典型时间15μs |
| 输出脉冲电流 | 5A~1000A量程，精度±0.1%FS±1A |
| 输出负载电压要求 | ＜12V@1000A |
|
DUT电压要求 | 2独立通道 |
| 远端测量，峰值电压测量（取样点可配置） | |
| 0.3V量程，精度±0.1%±0.3mV | |
| 3V量程，精度±0.1%±3mV | |
| 18V量程，精度±0.1%±8mV | |
| 电流脉冲输出间隔时间 | 1秒 |
| 电流脉冲峰值功率 | ＜12kW |
| 多设备关联 | 支持多设备并联输出超大电流，如3000A |
| 输出极性反转 | 支持 |
| 触发信号 | 支持trig in及trig out |
| 通讯接口 | RS232、LAN |
| 输入电压 | 90~264VAC、50/60Hz |
| 输入功率 | ＜750W |
| 尺寸 | 长516×宽220×高160mm |

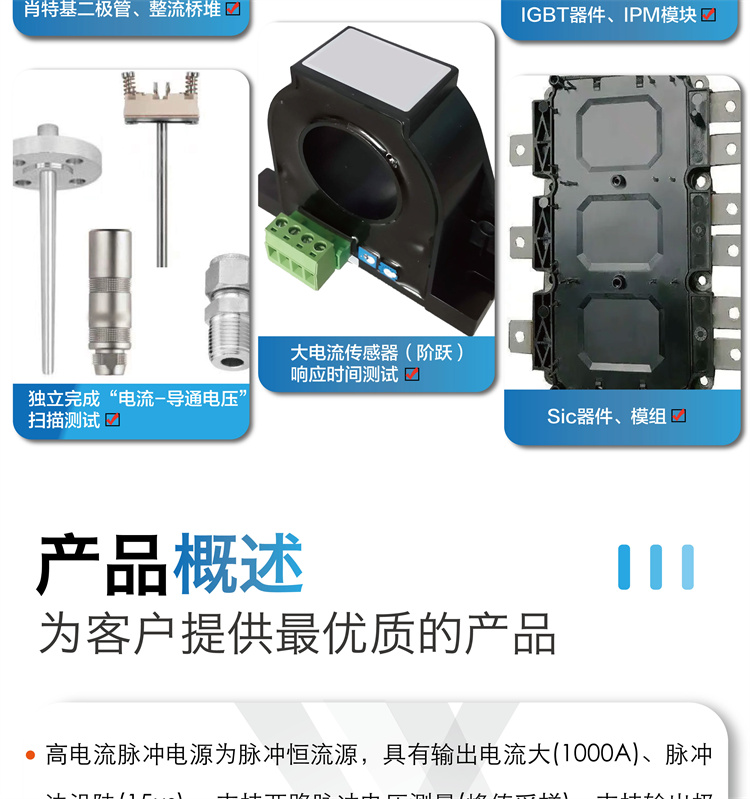

♦肖特基二极管
♦整流桥堆
♦IGBT器件
♦IGBT半桥模块
♦IPM模块
