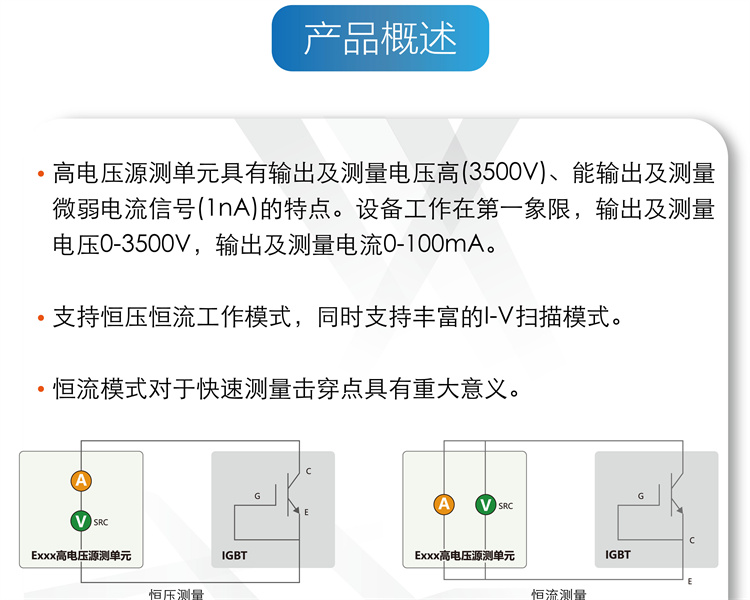

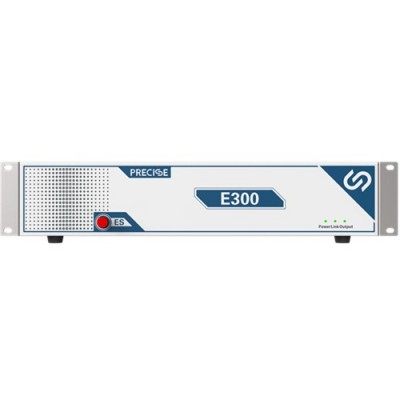

高电压源测单元具有输出及测量电压高（3500V）、能输出及测量微弱电流信号（1nA）的特点。设备工作在第一象限，输出及测量电压0~3500V，输出及测量电流0~100mA。支持恒压恒流工作模式，同时支持丰富的I-V扫描模式。
产品特点：
►10ms级的上升沿和下降沿；
►单台最大3500V的输出；
►同步电流测量；
`
电压及电流性能参数：(不同型号电压量程由差异，以选型指南为准)
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
100V | 10mV | 0.1%±40mV | 10mV | 0.1%±40mV |
600V | 60mV | 0.1%±100mV | 60mV | 0.1%±100mV |
1200V | 120mV | 0.1%±300mV | 120mV | 0.1%±300mV |
1600V | 160mV | 0.1%±400mV | 160mV | 0.1%±400mV |
2200V | 220mV | 0.1%±700mV | 220mV | 0.1%±700mV |
3500V | 350mV | 0.1%±900mV | 350mV | 0.1%±900mV |
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+A) | 分辨率 | 准确度±(% rdg.+A) |
1uA | 100pA | 0.1%±1nA | 100pA | 0.1%±1nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100mA | 10uA | 0.1%±10uA | 10uA | 0.1%±10uA |

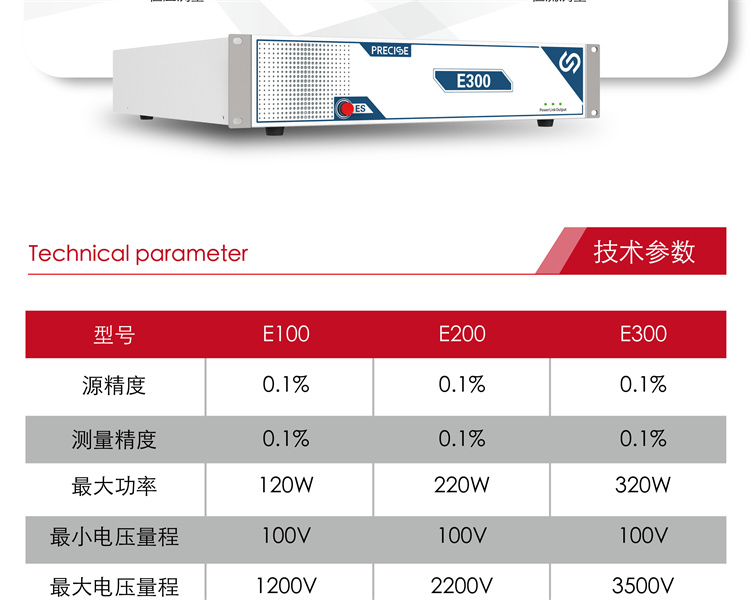

最大输出功率：350W，3500V/100mA（不同型号有差异）；
输出电压建立时间：< 5ms；
输出接口：E100:三同轴BNC；E200、E300:KHV（三同轴）；
扫描：支持线性、对数及用户自定义扫描；
通信接口：RS232、以太网；
保护：支持急停；
触发：支持trig IN及trig out；
尺寸：19英寸2U机箱；
♦IGBT击穿电压测试；
♦IGBT动态测试母线电容充电电源；
♦IGBT老化电源；
♦防雷二极管耐压测试；
♦压敏电阻耐压测试。
