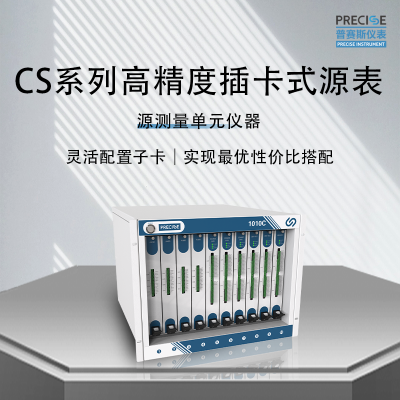

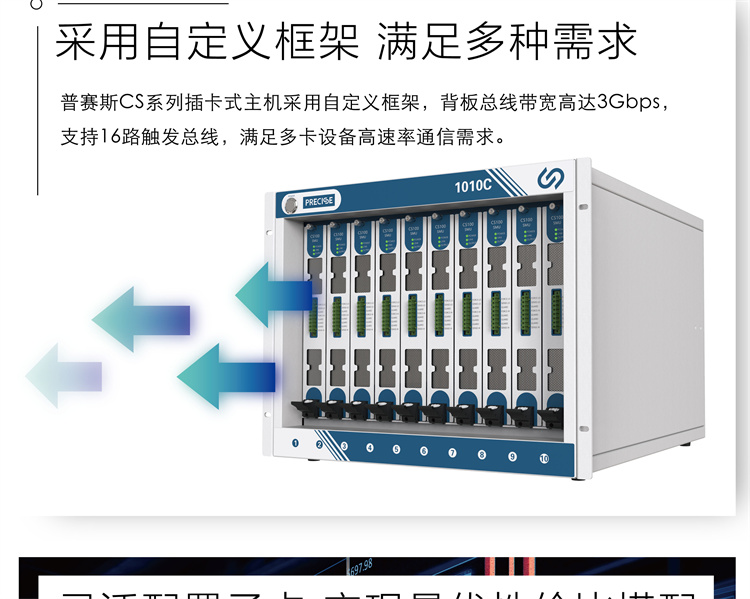

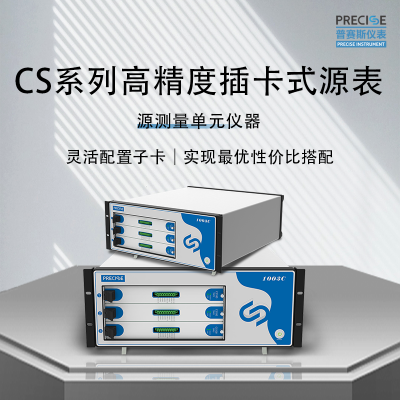

普赛斯插卡式设备具有通道密度高、同步触发功能强、多设备组合效率高等特点。普赛斯插卡式主机采用自定义框架,背板总线带宽高达3Gbps,支持16路触发总线,满足多卡设备高速率通信需求。普赛斯研发了丰富的可供用户选配的子卡,方便用户根据功能性能需求灵活配置不同的子卡。主机对外通信支持串口、以太网及GPIB。

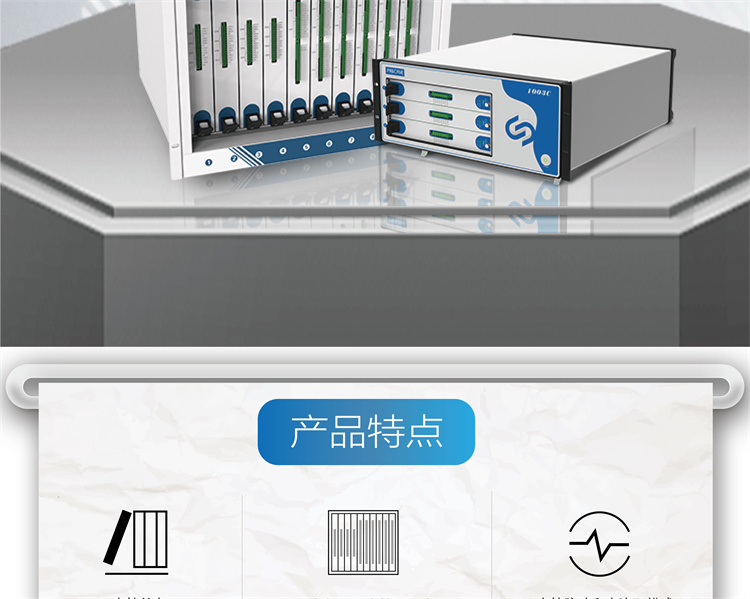

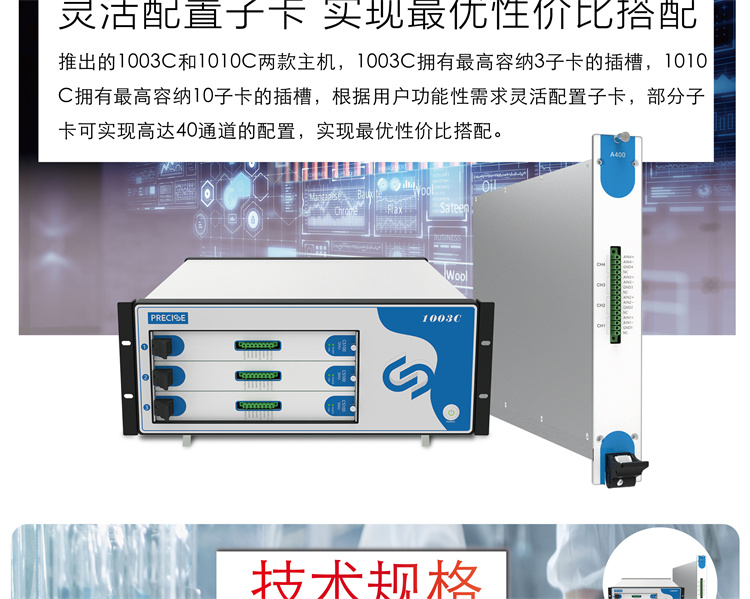

为满足客户对子卡数的不同需求,推出了1003CS和1010CS两款主机,1003CS拥有Z高容纳3子卡的插槽,1010CS拥有Z高容纳10子卡的插槽。普赛斯子卡均能放入这两种主机。

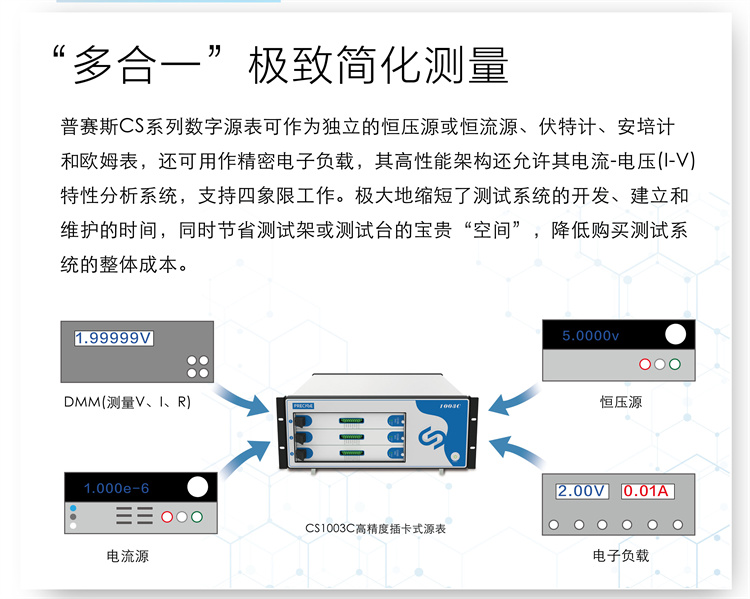

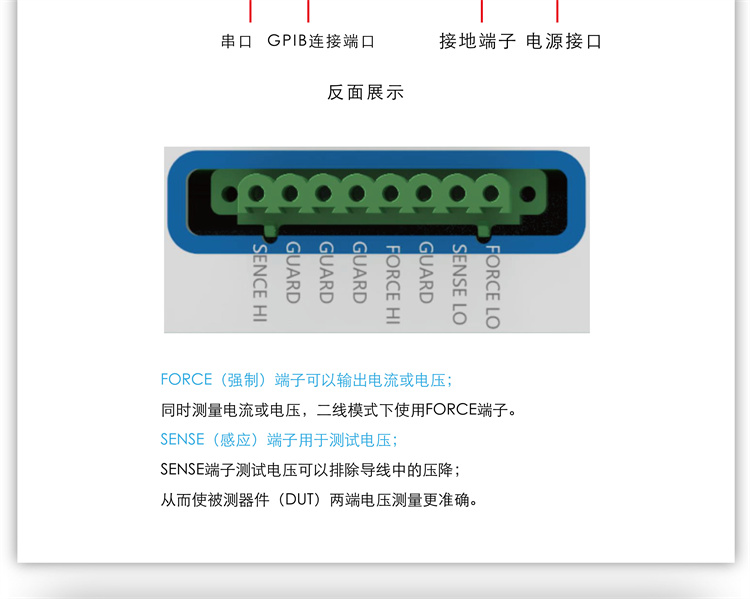

CS系列源表子卡是普赛斯历时多年打造的高精度、大动态、插卡式源表子卡,汇集电压、电流输入输出及测量等多种功能,Z大输出电压达300V,Z大输出电流达1A,支持四象限工作,因此能广泛的应用于各种电气特性测试中。CS系列源表适用于各行各业使用者,特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。

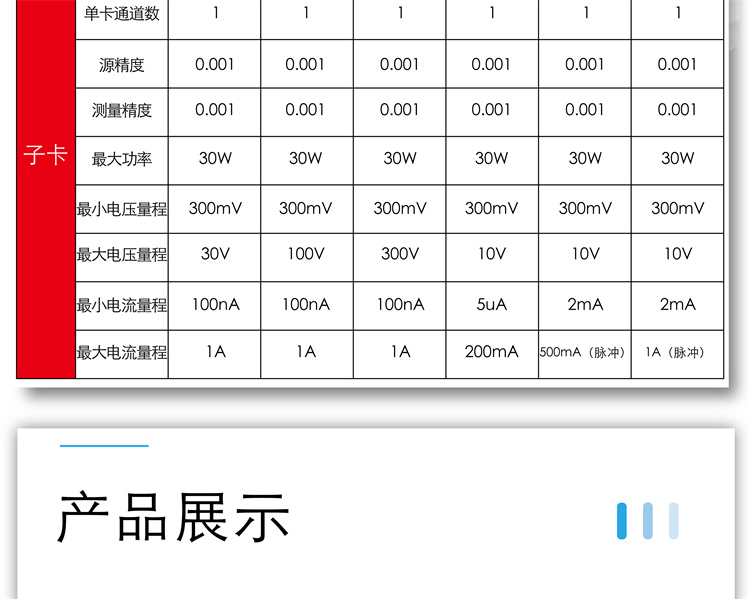

目前已开发,CS100、CS200、CS300、CS400、CBI401及CBI402子卡,其中CS100、CS200、CS300为单卡单通道,CS400、CBI401及CBI402为单卡四通道,卡内4通道共地。使用10插卡主机时,用户可实现高达40通道的配置,用户针对实际情况可以选择不同的子卡实现Z优性价比搭配。
产品特点:
► 源及测量的准确度为0.1%,分辨率5位半

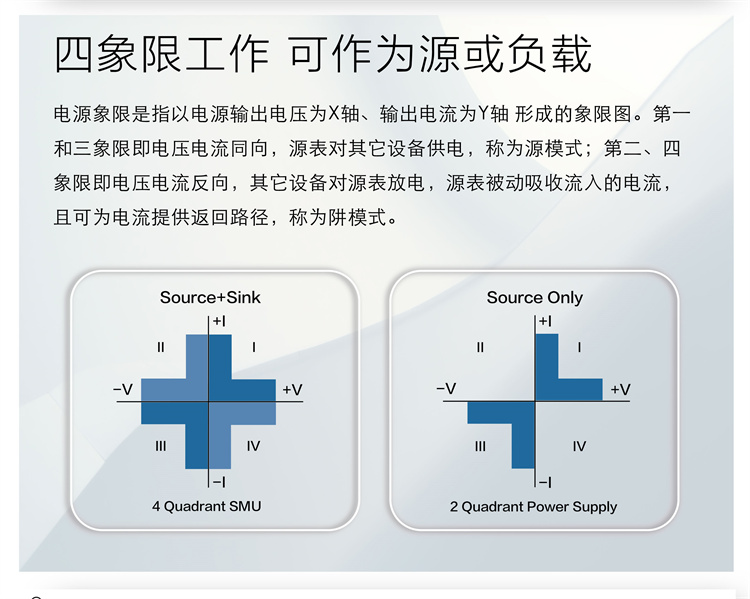

► 四象限工作(源和肼)
► 单主机可支持10子卡,最高实现40通道
► 灵活的通道触发总线,多子卡高效协同工作
► 丰富的扫描模式,支持线性扫描、指数扫描及用户自定义扫描
► 支持多种通信接口,RS-232、GPIB及以太网

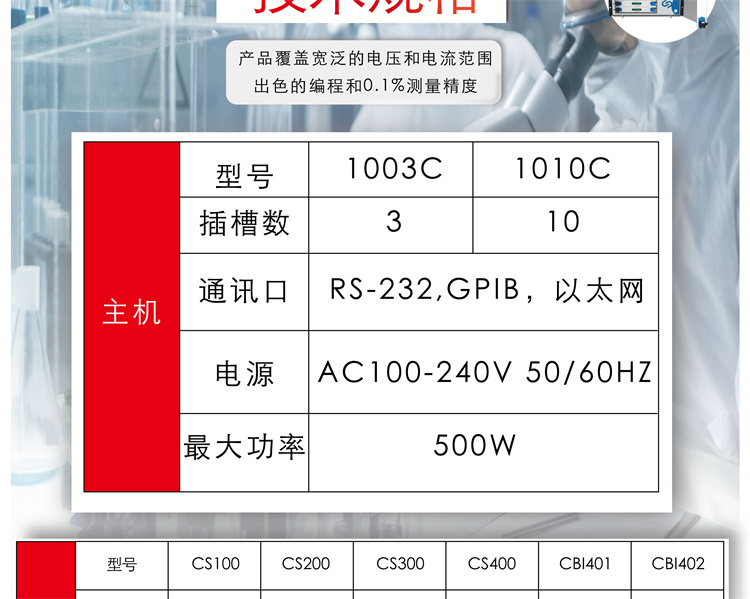

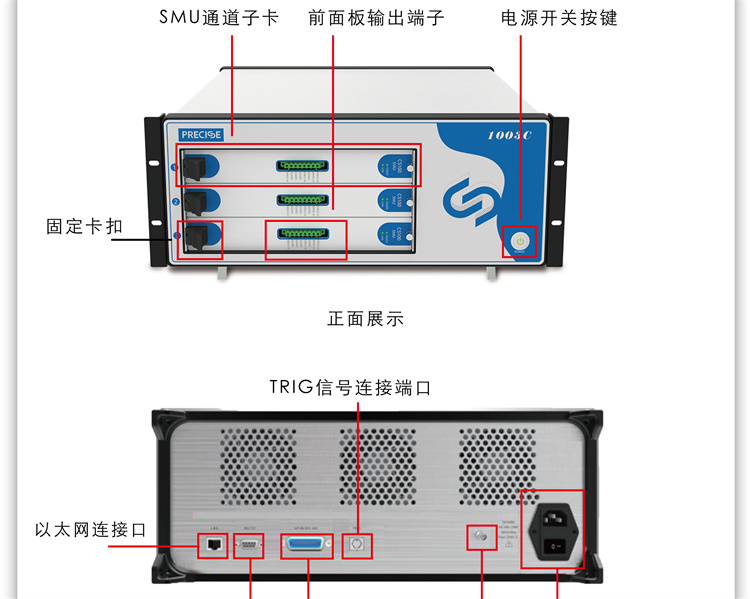

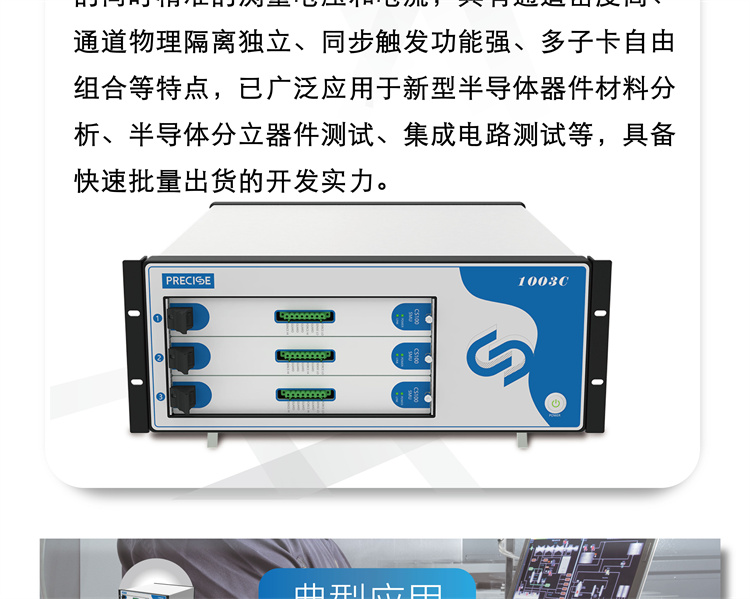

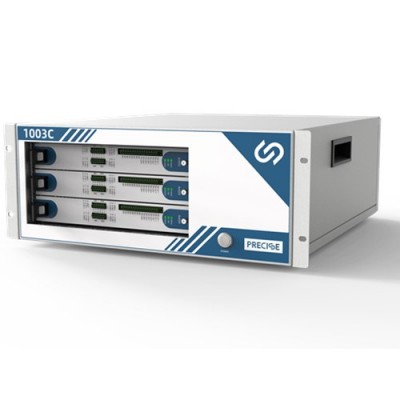

► 1003C 主机:
插槽数:最多支持3通道;
通信口:RS-232、GPIB、以太网;
电源:AC 100~240V 50/60Hz,最大功率500W;
工作环境:25±10℃;
尺寸:178mm高 × 482mm宽 × 552mm长;
质保期:1年;
► 1010C 主机:
插槽数:最多支持10通道;
通信口:RS-232、GPIB、以太网;
电源:AC 100~240V 50/60Hz,最大功率500W;
工作环境:25±10℃;
尺寸:354mm高 × 482mm宽 × 552mm长;
质保期:1年;
CS100子卡
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
300mV | 30uV | 0.1%±300uV | 30uV | 0.1%±300uV |
3V | 300uV | 0.1%±500uV | 300uV | 0.1%±500uV |
30V | 3mV | 0.1%±3mV | 3mV | 0.1%±3mV |
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+A) | 分辨率 | 准确度±(% rdg.+A) |
100nA | 10pA | 0.1%±0.5nA | 10pA | 0.1%±0.5nA |
1uA | 100pA | 0.1%±3nA | 100pA | 0.1%±3nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100mA | 10uA | 0.1%±20uA | 10uA | 0.1%±20uA |
1A | 100uA | 0.1%±2mA | 100uA | 0.1%±2mA |
通道数量:1通道;
最大输出功率:30W,4象限源或肼模式;
源限度:电压源:±30V(≤1A量程);
电流源:±1.05A(≤30V量程);
过量程: 105%量程,源和测量;
稳定负载电容:<22nF;
宽带噪声(20MHz):2mV RMS(典型值),<20mV Vp-p(典型值);
线缆保护电压:输出阻抗30KΩ,输出电压偏移<10mV;
最大采样速率:1000 S/s;
质保期:1年;
CS200子卡
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
300mV | 30uV | 0.1%±300uV | 30uV | 0.1%±300uV |
3V | 300uV | 0.1%±500uV | 300uV | 0.1%±500uV |
30V | 3mV | 0.1%±3mV | 3mV | 0.1%±3mV |
100V | 10mV | 0.1%±30mV | 10mV | 0.1%±30mV |
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+A) | 分辨率 | 准确度±(% rdg.+A) |
100nA | 10pA | 0.1%±0.5nA | 10pA | 0.1%±0.5nA |
1uA | 100pA | 0.1%±3nA | 100pA | 0.1%±3nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100mA | 10uA | 0.1%±20uA | 10uA | 0.1%±20uA |
1A | 100uA | 0.1%±2mA | 100uA | 0.1%±2mA |
通道数量:1通道;
最大输出功率:30W,4象限源或肼模式;
源限度:电压源:±30V(≤1A量程),±100V(≤100mA量程);
电流源:±1.05A(≤30V量程),±105mA(≤100V量程);
过量程: 105%量程,源和测量;
稳定负载电容:<22nF;
宽带噪声(20MHz):2mV RMS(典型值),<20mV Vp-p(典型值);
线缆保护电压:输出阻抗30KΩ,输出电压偏移<10mV;
最大采样速率:1000 S/s;
质保期:1年;
CS300子卡
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
300mV | 30uV | 0.1%±300uV | 30uV | 0.1%±300uV |
3V | 300uV | 0.1%±500uV | 300uV | 0.1%±500uV |
30V | 3mV | 0.1%±3mV | 3mV | 0.1%±3mV |
300V | 30mV | 0.1%±30mV | 30mV | 0.1%±30mV |
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+A) | 分辨率 | 准确度±(% rdg.+A) |
100nA | 10pA | 0.1%±0.5nA | 10pA | 0.1%±0.5nA |
1uA | 100pA | 0.1%±3nA | 100pA | 0.1%±3nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100mA | 10uA | 0.1%±20uA | 10uA | 0.1%±20uA |
1A | 100uA | 0.1%±2mA | 100uA | 0.1%±2mA |
通道数量:1通道;
最大输出功率:30W,4象限源或肼模式;
源限度:电压源:±30V(≤1A量程),±300V(≤100mA量程);
电流源:±1.05A(≤30V量程),±105mA(≤300V量程);
过量程: 105%量程,源和测量;
稳定负载电容:<22nF;
宽带噪声(20MHz):2mV RMS(典型值),<20mV Vp-p(典型值);
线缆保护电压:输出阻抗30KΩ,输出电压偏移<10mV;
最大采样速率:1000 S/s;
质保期:1年;
CS400子卡
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
10V | 1mV | 0.1%±700uV | 1mV | 0.1%±700uV |
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+A) | 分辨率 | 准确度±(% rdg.+A) |
5uA | 500pA | 0.1%±3nA | 500pA | 0.1%±3nA |
20uA | 2nA | 0.1%±8nA | 2nA | 0.1%±8nA |
200uA | 20nA | 0.1%±40nA | 20nA | 0.1%±40nA |
2mA | 200nA | 0.1%±500nA | 200nA | 0.1%±500nA |
20mA | 2uA | 0.1%±5uA | 2uA | 0.1%±5uA |
200mA | 20uA | 0.1%±40uA | 20uA | 0.1%±40uA |
通道数量:1通道;
最大输出功率:30W,4象限源或肼模式;
源限度:电压源:±30V(≤1A量程);
电流源:±1.05A(≤30V量程);
过量程: 105%量程,源和测量;
稳定负载电容:<22nF;
宽带噪声(20MHz):2mV RMS(典型值),<20mV Vp-p(典型值);
线缆保护电压:输出阻抗1KΩ,输出电压偏移<10mV;
最大采样速率:1000 S/s;
质保期:1年;
CBI401子卡
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
10V | 1mV | 0.1%±700uV | 1mV | 0.1%±700uV |
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+A) | 分辨率 | 准确度±(% rdg.+A) |
2mA | 200nA | 0.1%±500nA | 200nA | 0.1%±500nA |
20mA | 2uA | 0.1%±5uA | 2uA | 0.1%±5uA |
200mA | 20uA | 0.1%±40uA | 20uA | 0.1%±40uA |
500mA | 50uA | 0.1%±50uA | 50uA | 0.1%±50uA |
最大电流极限 | 最大脉宽 | 最大占空比 |
200mA | DC,无限制 | 100% |
500mA | 3ms | 40% |
通道数量:4通道;
最小脉冲宽度:100us;
脉宽可编程分辨率:20us;
最大直流(CW)输出功率:2W,4象限源或肼模式;
最大脉冲(PW)输出功率:5W,4象限源或肼模式;
过量程: 105%量程,源和测量;
稳定负载电容:<22nF;
宽带噪声(20MHz):2mV RMS(典型值),<20mV Vp-p(典型值);
线缆保护电压:输出阻抗10KΩ,输出电压偏移<10mV;
最大采样速率:1000 S/s;
质保期:1年;
CBI402子卡
电压 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+volts) | 分辨率 | 准确度±(% rdg.+volts) |
10V | 1mV | 0.1%±700uV | 1mV | 0.1%±700uV |
电流 | 源 | 测量 | ||
量程 | 分辨率 | 准确度±(% rdg.+A) | 分辨率 | 准确度±(% rdg.+A) |
2mA | 200nA | 0.1%±500nA | 200nA | 0.1%±500nA |
20mA | 2uA | 0.1%±5uA | 2uA | 0.1%±5uA |
200mA | 20uA | 0.1%±40uA | 20uA | 0.1%±40uA |
500mA | 50uA | 0.1%±50uA | 50uA | 0.1%±50uA |
最大电流极限 | 最大脉宽 | 最大占空比 |
500mA@10V | DC,无限制 | 100% |
1A@10V | 3ms | 40% |
通道数量:4通道;
最小脉冲宽度:100us;
脉宽可编程分辨率:20us;
最大直流(CW)输出功率:2W,4象限源或肼模式;
最大脉冲(PW)输出功率:10W,4象限源或肼模式;
过量程: 105%量程,源和测量;
稳定负载电容:<22nF;
宽带噪声(20MHz):2mV RMS(典型值),<20mV Vp-p(典型值);
线缆保护电压:输出阻抗10KΩ,输出电压偏移<10mV;
最大采样速率:1000 S/s;
质保期:1年;
♦ 纳米材料特性测试,石墨烯、纳米线等
♦ 有机材料特性测试,电子墨水、印刷电子技术等

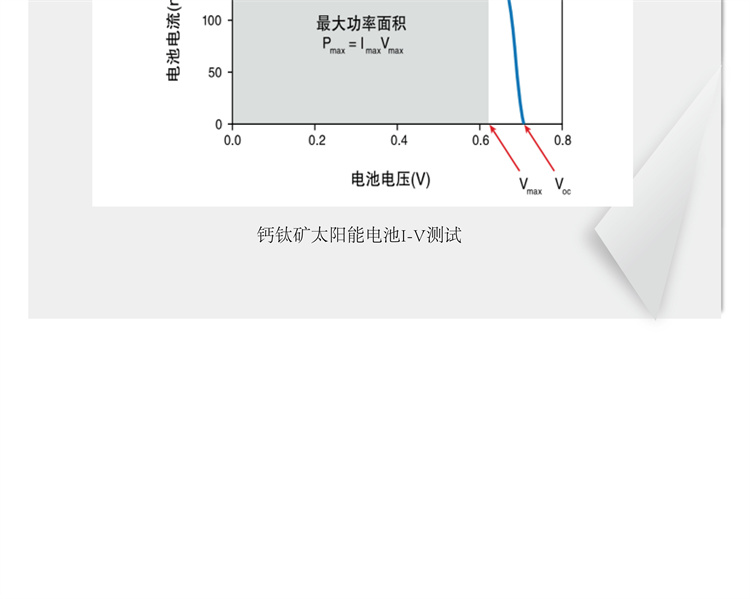

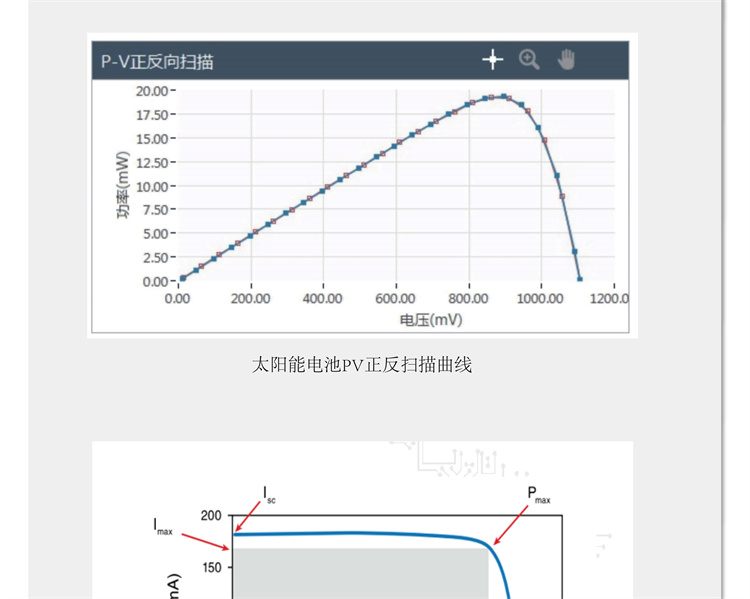

♦ 能量与效率特性测试,LED/AMOLED、太阳能电池、电池、DC-DC转换器等

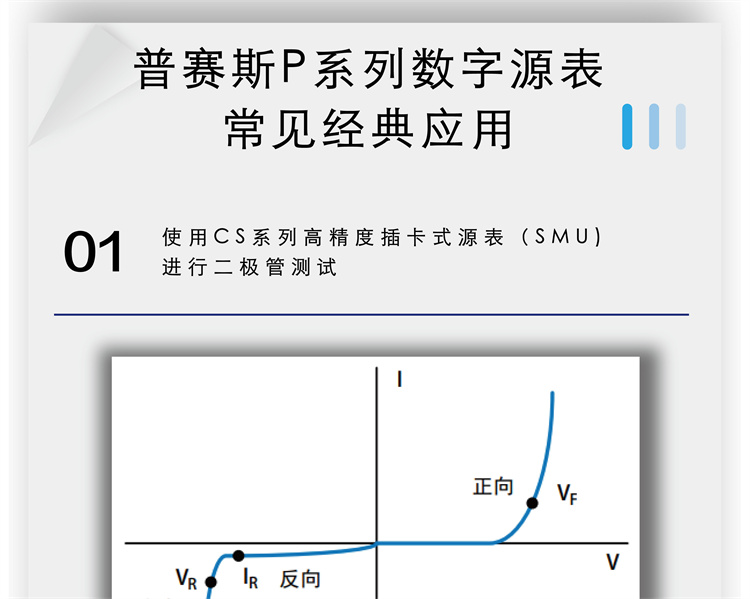

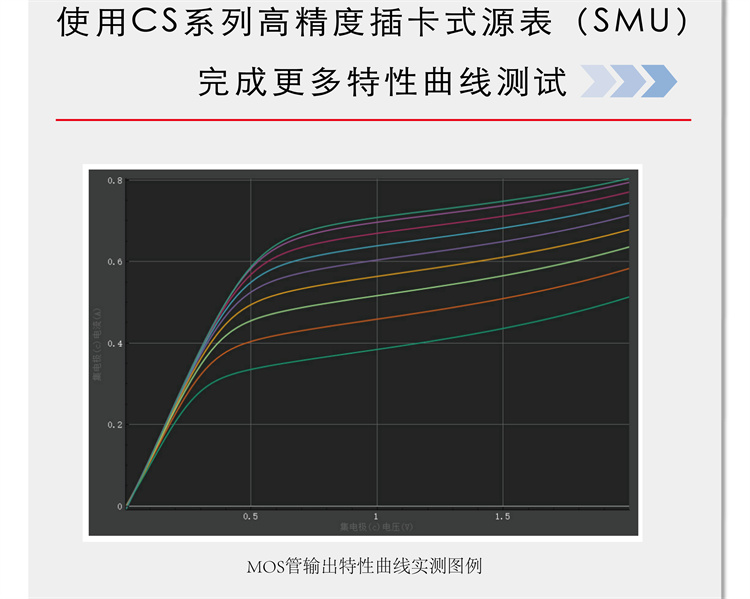

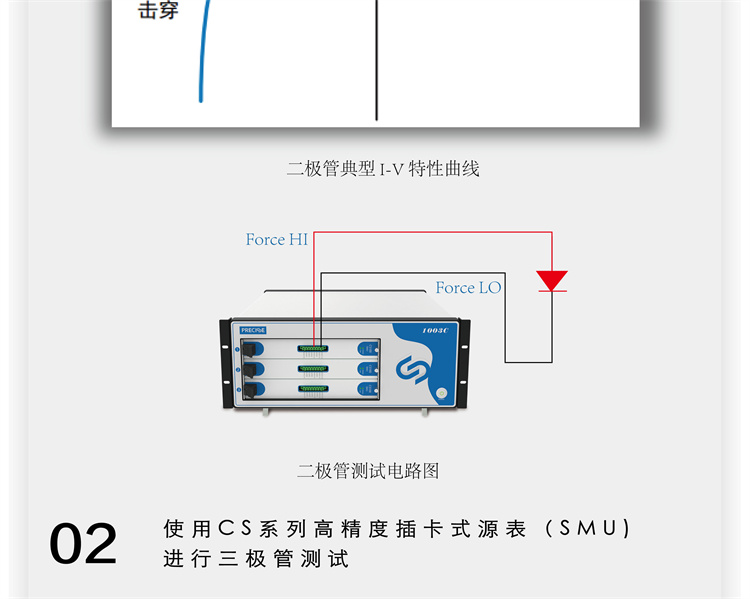

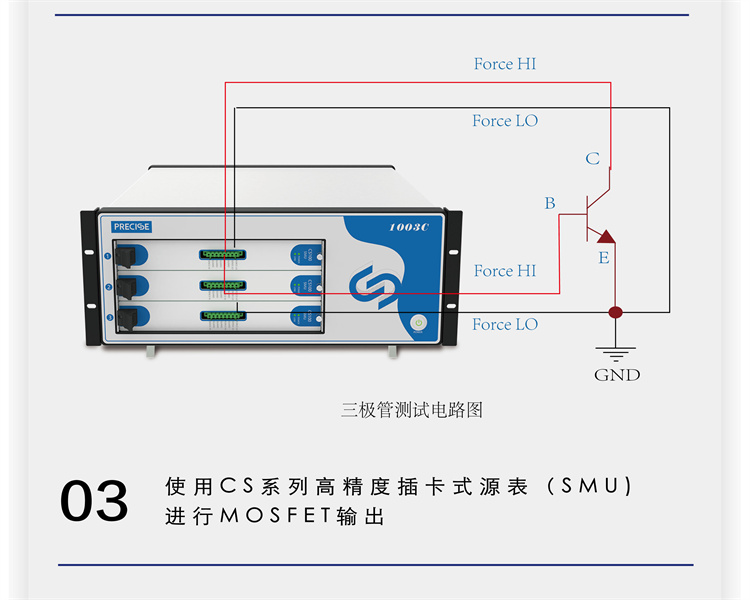

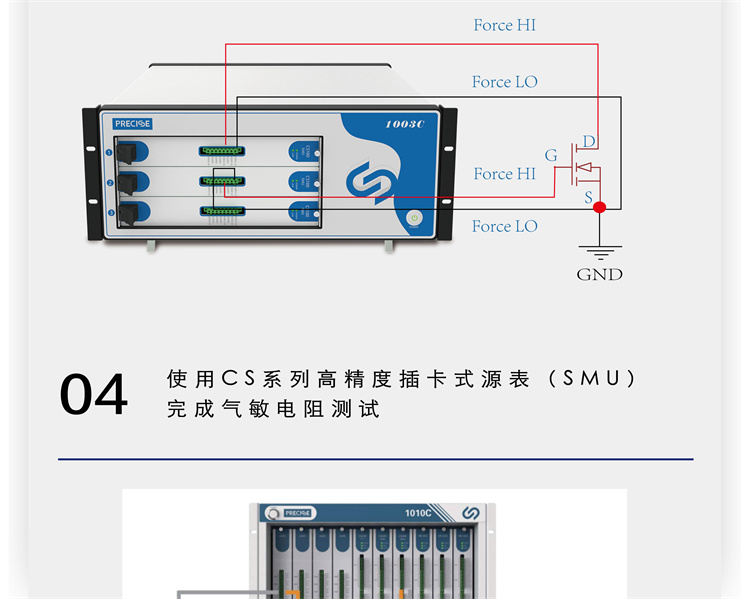

♦ 分立半导体器件特性测试,电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等

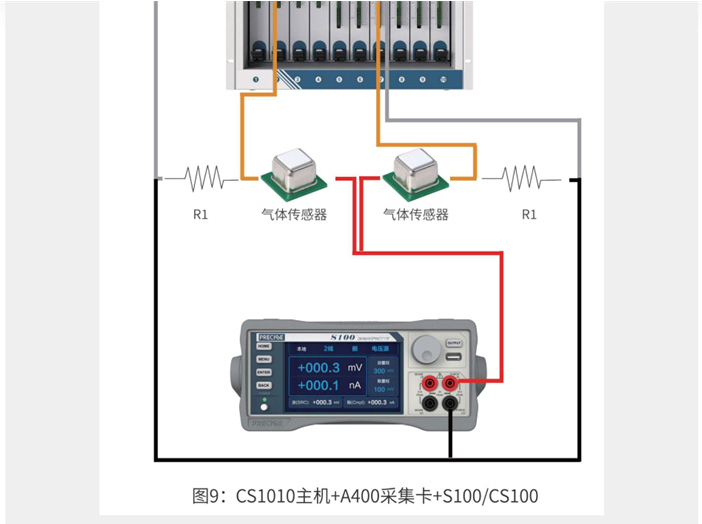

♦ 传感器特性测试,电阻率、霍尔效应等
♦ 小功率VCSEL及蝶形激光器老化
