光伏电池从研发到生产,每个环节都有不同的测试需求,主要包括Z大电流IMAX和电压VMAX、开路电压Voc、短路电流lsc、填充因子FF以及转换效率η等。
传统的l-V测试所用的电源只能输出电压或电流,无法作为负载吸收能量,而数字源表(SMU)是一种可以提供完整的四象限运行的精密仪表,综合了电流源、电压源、电流表、电压表及电子负载的功能,可独立测量器件在所有四个测量象限中的l-V特性,极大的改善测试时间、简化整体测试系统设计。
基于数字源表搭建的单通道及多通道太阳能电池I-V测试系统,为光伏器件的研究、质检以及应用提供可靠的工具,旨在帮助科研学者节约时间用于下一个科研突破。同时提供了不同的选型配置,满足不同功率和精度的测试需求。
光伏电池单通道I-V测试方案

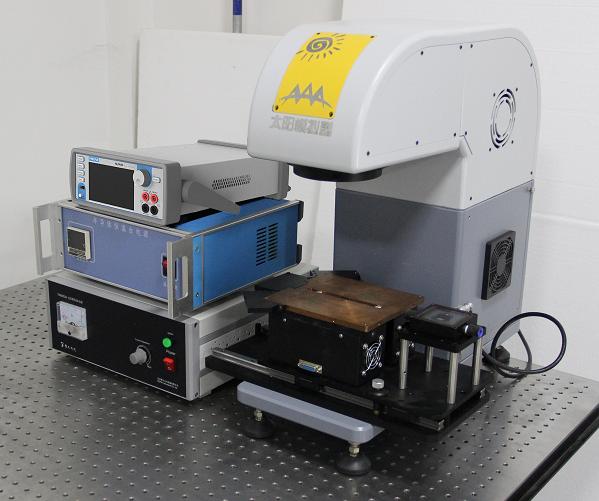

单通道I-V测试系统以数字源表为核心,搭载3A级太阳能模拟光源、测试样品台以及专用I-V测试软件等组成。
S系列源表多通道测试方案
该方案采用S系列源表搭建多通道测试系统,S系列源表电压范围300uV~300V,电流范围100pA~1A,能够兼顾绝大多数小电池和小型模组的测试,源表的数量决定通道数量。

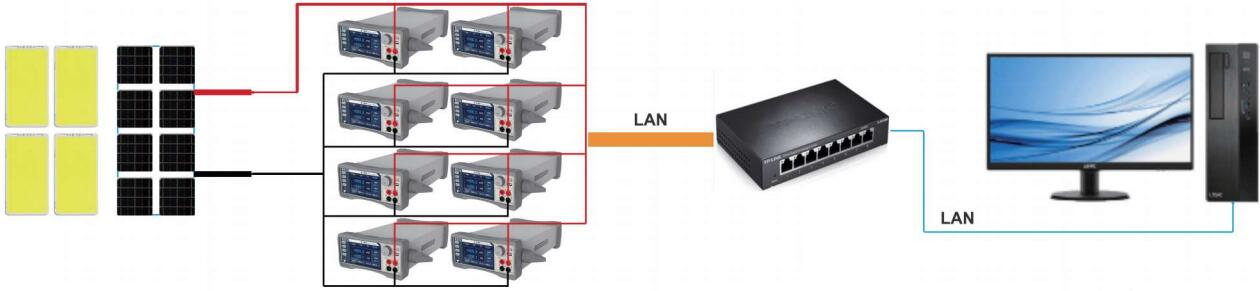

S系列源表多通道测试系统
CS系统插卡源表多通道测试方案
该方案主要采用插卡式设备(CS1010C主机+CS100子卡或者CS1010C主机 + CS400子卡)组建多通道测试方案,具有通道密度高、同步触发功能强、多设备组合效率高等特点。
CS1010C主机:采用自定义框架,背板总线带宽高达3Gbps,支持16路触发总线,满足多卡设备高速率通信的需求,拥有Z高容纳10字卡的插槽;
CS100子卡:为单卡单通道子卡,具备四象限工作能力,Z大电压30V,最小电流100pA,输出精度达到0.1%,Z大功率为30W;配合CS1010主机Z多能搭建10个测试通道;
CS400子卡:为单卡四通道字卡,卡内4通道共地,最大电压10V,最大电流200mA,输出精度达到0.1%,单通道最大功率2W;配合CS1010主机最多能搭建40个测试通道;

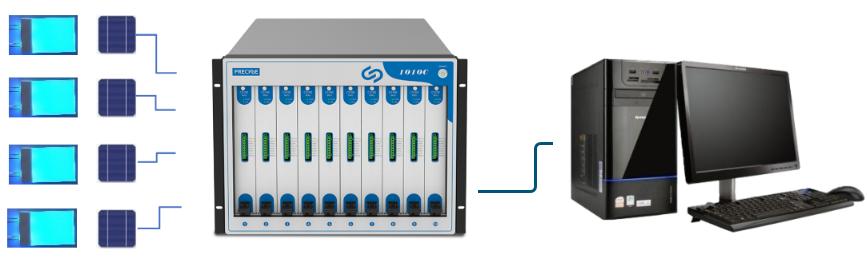

CS系列源表多通道测试系统
即用型PC软件快速轻松I-V表征
·自动扫描、数据采集及参数计算
·图表自动生成与显示
·图片备份及打印输出
·自动生成测试报告,支持Excel、ASCII、XML格式

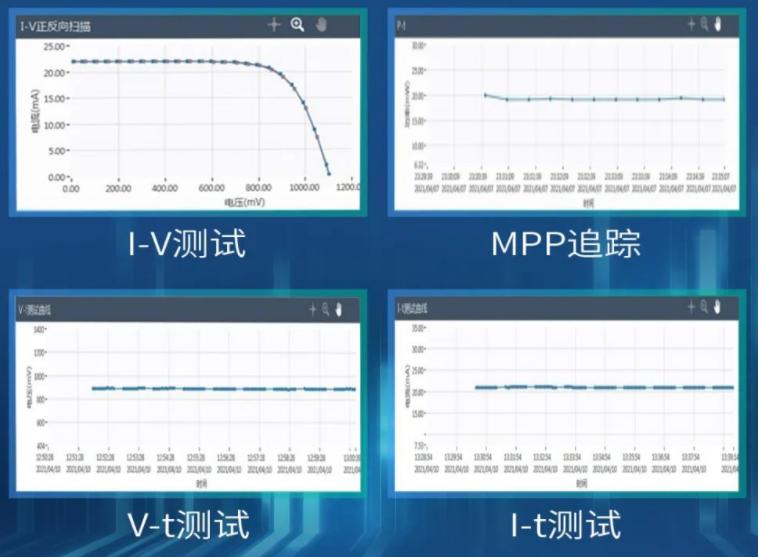

四大测试界面,性能卓越
数字源表是对太阳能电池和各种其他器件的I-V特性进行表征的最佳解决方案。其宽广的电流和电压测量范围,可以为科研及生产制造提供卓越的测量性能。结合太阳光模拟器以及专用的上位机软件,支持自动扫描I-V特性曲线以及开路电压、短路电流、最大功率、填充因子、转换效率等参数的测量,能极大简化太阳能电池I-V测试效率,可以比以前更精确、更轻松的表征器件。
