一、源表定义:
"源"为电压源和电流源,"表"为测量表;
"源表"即指一种可作为四象限的电压源或电流源提供精确的电压或电流,同时可同步测量电流值或电压值的测量仪表。(恒流源时测电压,恒压源时测电流)
二、源表功能:
①集合电压源、电流源、电压表、电流表的功能于一身,广泛用于各类精密器件的测量。
②四象限工作,可作为源或负载
三、常见术语解释:

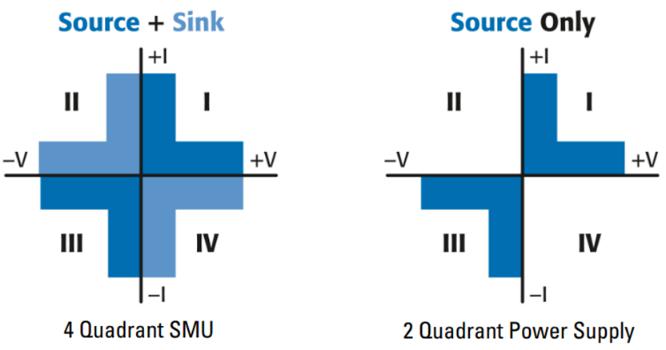

1、 四象限:电源象限是指以电源输出电压为X轴、输出电流为Y轴形成的象限图。第一、三象限即电压电流同相,设备对其它设备供电,称为源模式;第二、四象限即电压电流反向,其它设备对设备放电,被动吸收流入的电流,且可为电流提供返回路径,称为肼模式。
2、 分辨率:能导致输出信号发生变化的输入信号的最小变化量。测量数值中可以直接读取的最小值;
3、 源限度:电压或者电流的限制范围。由于源表象限功率有限,在高电压档或大电流档时其最大输出电流或最大输出电压会受限制。
4、 通道:一组完整功能的源表为一个通道,目前我司台式源表仅提供单通道。需要多通道时请给客户推插卡式源表。
5、 精确度:实际输出信号与理想输出之间的偏差。一般用增益误差+偏移误差的方式表示。
6、 噪声:直流电源输出的交流杂散成分被称为纹波和噪声。输出中的交流周期信号是纹波,噪声是随机的。对比参数时注意带宽、峰峰值、有效值等关键字。
7、 输出建立时间:输出信号到达预期稳定值所需时间。
8、 容性负载稳定性:DUT为容性负载时设备的稳定性。
9、量程变化过冲:量程切换瞬间输出值偏离理想值幅度。
